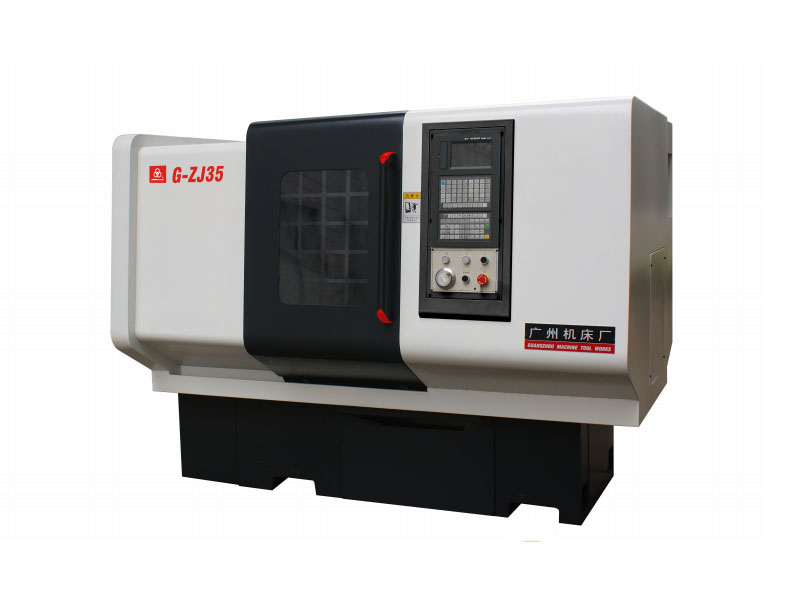

G-ZJ35
產品介紹：
G-ZJ35機床采用高剛性整體床身和簡練鉚焊半防護的一體化布局，整機結構緊湊、外形美觀宜人、性能穩定可靠、具有優良的精度保持性,適合閥體類、盤類、軸類零件的車削、鉆削加工。機床標配廣數980TDi系統，可選配發那科、西門子、新代等數控系統。
適用行業：
適用于礦山機械、石化行業中閥體類、盤類、軸類零件加工。
產品特點：
1）結構布局緊湊，絲桿對中傳動；
2）高剛性床身，筋條均勻合理分布，大三角導軌，導向和承載能力好；
3）主軸采用前端固定，后支撐結構，從而減少由于主軸前端發熱變形引而影響軸向的加工精度；
4）各潤滑點采用強制自動潤滑裝置進行定點定量潤滑絲杠及導軌。
技術規格：
項 目 | 單位 | G-ZJ35 | 備注 | ||
工 作范 圍 | 最大回轉直徑 | mm | Φ500 | ||
最大加工直徑(四工位刀架） | mm | Φ160 | |||
最大加工直徑(六工位刀架） | mm | Φ160 | |||
最大鉆孔直徑 | mm | Φ35 | |||
最大加工長度 | mm | 400 | |||
主軸 | 主軸電機(伺服) | kw | 7.5/11 | ||
主軸軸端形式 | C-6 | ||||
主軸通孔直徑 | mm | Φ52 | |||
轉速范圍 | r/min | 66-2500 | |||
坐標軸 | X軸最 大行程 | 4工位刀架 | mm | 370 | |
6工位刀架 | mm | 280 | |||
Z軸最大行程 | mm | 400 | |||
X軸最大速度 | m/min | 10 | |||
Z軸最大速度 | m/min | 10 | |||
刀 座 | 鉆孔座 | MT5 | |||
其 它 | 機床總電容量 | kw | 12 | ||
外形尺寸：長X寬X高 | mm | 2150X1660X1700 | |||
凈 重 | kg | 1800 | |||
